Description

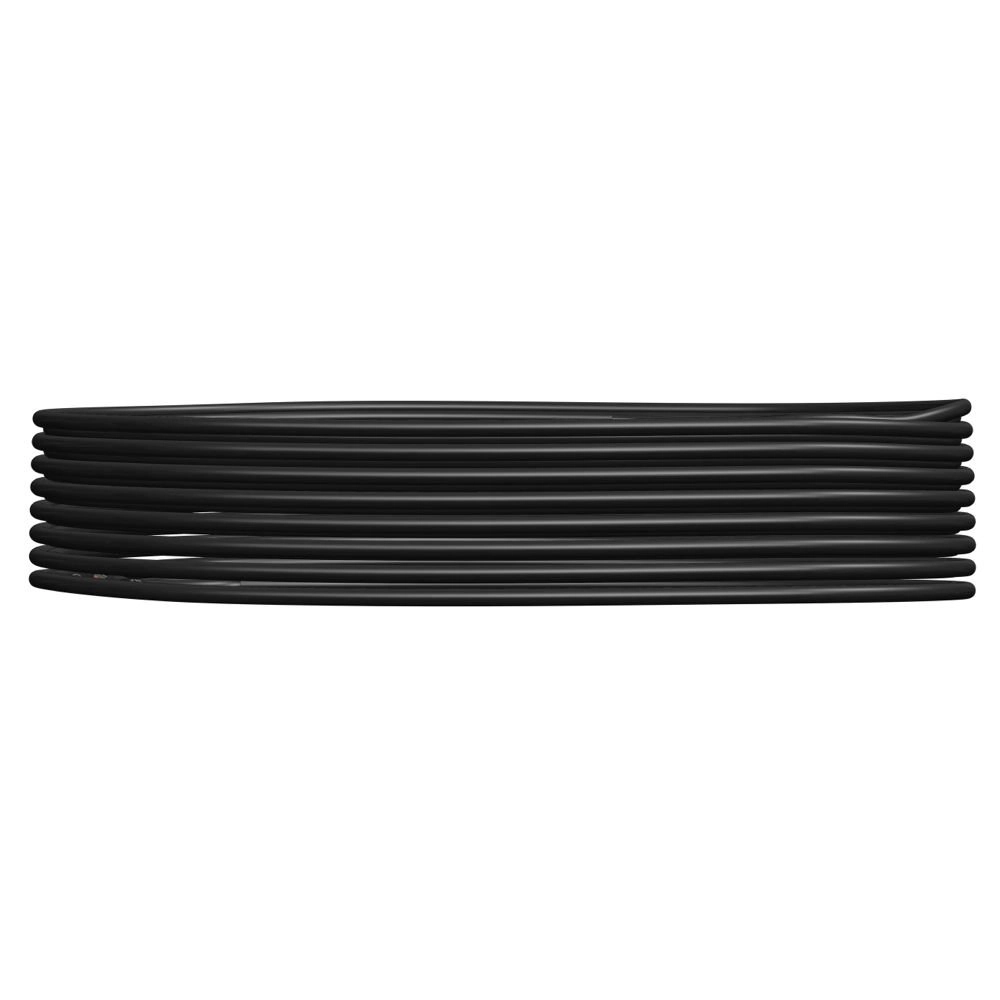

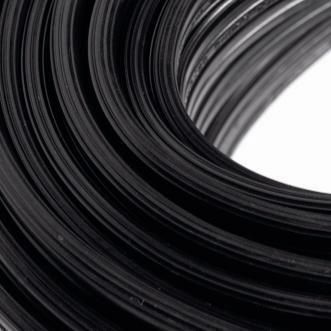

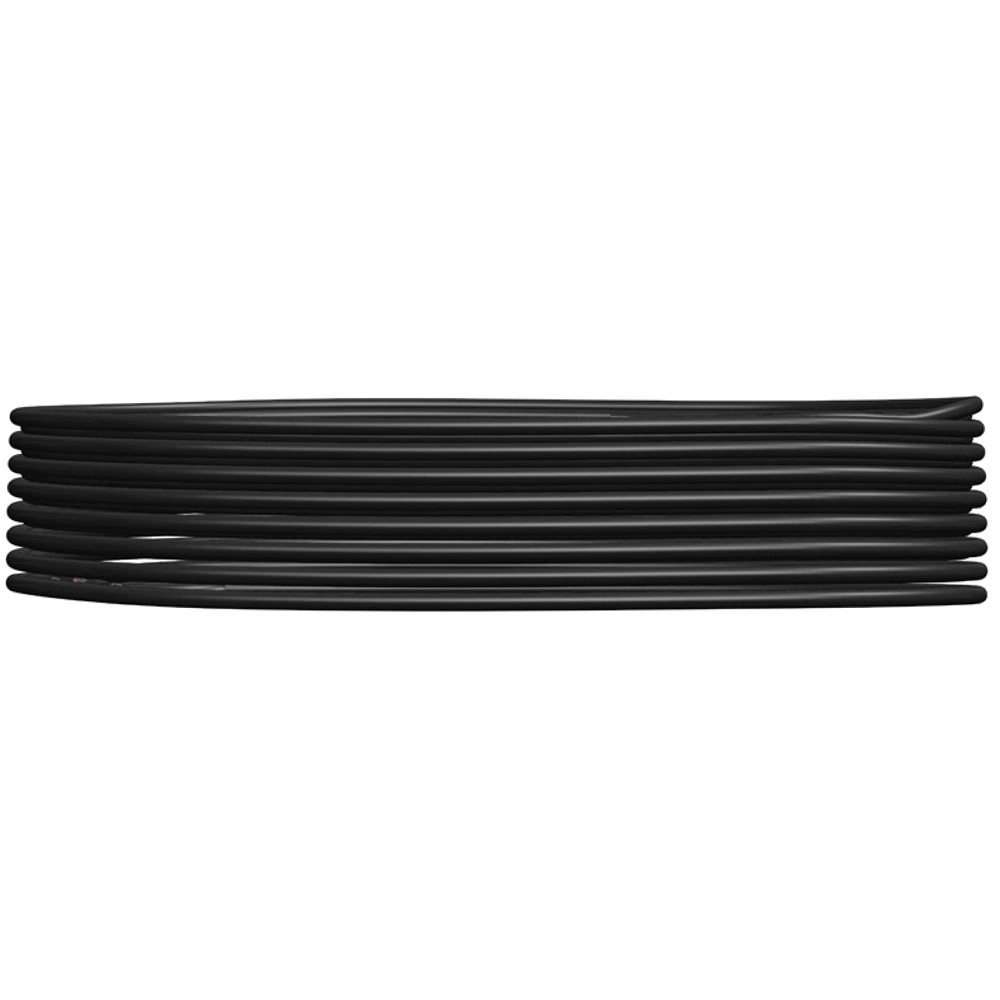

The In-lite CBL-25 is a universal inlite low-voltage cable of 25 meters, suitable for the use of a total of a maximum of 108 watts. Count the wattage of the selected number of lamps, so the result may not exceed 108watt. The CBL-25 is a bundle of cable of 25 meters of type 14/2 - 12 volts and 2 - wire low voltage cable. The In-lite cord is supplied with cable lugs and end insulation. The maximum load of the Inlite CBL-25 is 250 watts and the linearly laid meters are up to 40. Brand in-lite, for connecting inlite lamps from the integrated, solitary, wall and spot series. Type CBL-25 14/2. Inlite 1100100. The advice is to roll out from the transformer to the light points, the in-lite CBL 25 can be processed directly under the paving or a layer of earth, so protection for the cable is not necessary. For the sake of clarity, the brief explanation of the system is given below. This fixture belongs to the In-lite 12 volt system: In-lite outdoor lighting is based on low voltage (12 volts). Inlite lighting is therefore safe and easy to install yourself. You only need a transformer and 12 volt cable from Inlite. The transformer controls the lighting and gives power to the system. With the aid of the Inlite light sensor, the lighting automatically switches on when it gets dark and with the timer you can set the number of burning hours. The low-voltage cable conducts the current and ensures that the luminaires are lit. Always make sure that your Inlite transformer has sufficient power (watts) for the luminaires in your lighting plan. In addition, when selecting the 12-volt cable, consider the maximum distance you can travel with it.

Comment fonctionne le système In-lite 12 volts ?

Le système In-lite 12 volts a été développé pour éclairer facilement et complètement votre jardin. Vous avez besoin de diverses pièces pour faire fonctionner les luminaires In-lite. Si vous savez quels luminaires vous voulez et en quelles quantités, additionnez toutes les puissances des luminaires. Avec In-lite, cela s'exprime en VA (voltampère). Pour cet article, c'est [VA]VA. En fonction de la puissance totale, vous choisissez le HUB-50 (puissance totale 50VA ) ou le HUB-100 (puissance totale 100VA).

Une fois que vous savez de quel transformateur vous avez besoin, voyez de combien de mètres de câble vous avez besoin. In-lite utilise deux types de câbles : un câble 14/2 et un câble 10/2. Le 14/2 est le plus fin des deux et a une longueur linéaire maximale de 40 mètres. Cela ne signifie pas que le nombre total de mètres de câbles dans votre jardin ne doit pas dépasser 40 mètres, mais que le point le plus éloigné du câble ne doit pas être à plus de 40 mètres du transformateur. Pour la variante 10/2, cela fait 80 mètres. In-lite propose les câbles dans différentes longueurs.

Pour utiliser le système In-lite aussi efficacement que possible, vous pouvez étendre le système avec le capteur de mouvement MOVE. Il y a une connexion supplémentaire dans le transformateur pour le capteur de mouvement. Cela provoque la mise sous tension de l’ensemble du système lorsque le capteur de mouvement détecte un mouvement. Un câble de 2 mètres est fourni en standard avec le MOVE. Si celui-ci est trop court, il existe également un rallonge de 5 mètres ce qui permet d'accrocher le MOVE plus loin du transformateur. Attention, cela est possible jusqu'à un maximum de 20 mètres.

Une fois que vous avez le câble dans le jardin, vous pouvez y connecter les luminaires. Chaque luminaire est livré avec un Easy-lock (connecteur d'In-lite) qui vous permet de connecter la lampe au câble principal. Bien entendu, il peut parfois arriver que vous deviez vous déplacer dans plusieurs directions dans votre jardin. Avec le connecteur de câble CC-2, vous pouvez facilement réaliser une dérivation à n'importe quel emplacement souhaité sur le câble.
